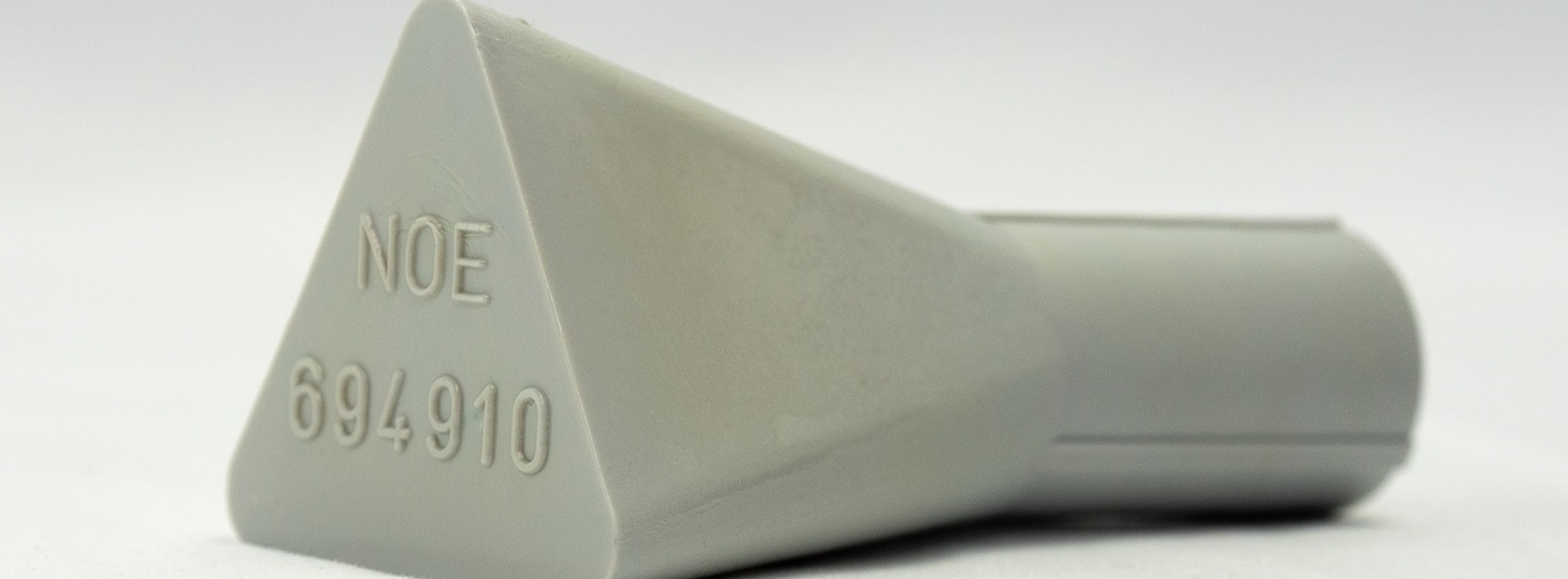

NOE Ankerhülse

Für die Verankerung von Absturzsicherungen beim Rohbau sowie Befestigungen von Randabschalungen, Abschalkonsolen etc.

Vorteile:

  • Werkstoff Polyamid, dadurch keine Rostfahnen an Wandflächen
  • Für Ankerstab DW Ø 15 mm
  • FMPA geprüft, Gutachten liegt vor
  • Unverwüstlich und robust
  • Flexibel und belastbar
  • Umfangreiches Zubehör
  • Preiswerte Alternative zu Ankerhülsen aus Metall oder Aluminium

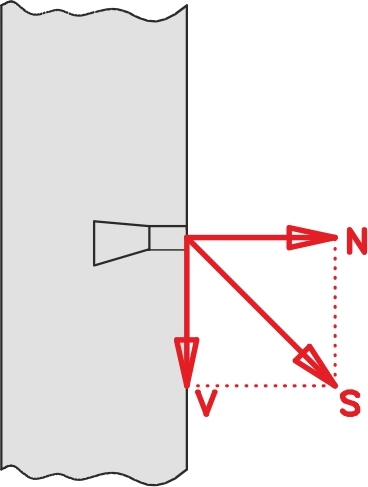

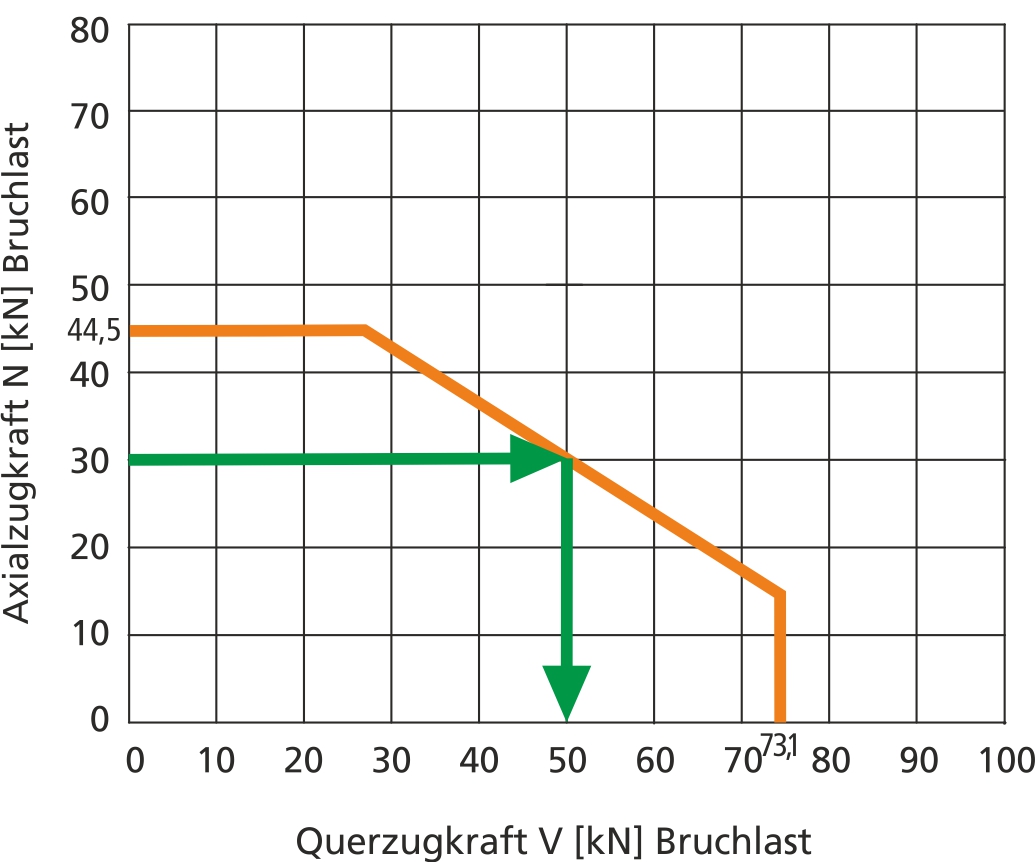

Lastdiagramm NOE Ankerhülse ohne Randeinfluss

  • Die Werte beziehen sich auf eine Ankerhülse
  • Werte für Betonfestigkeit 15 N/mm²
  • Ablesebeispiel:
    bei 30 kN Zugkraft =max. Querkraft 50 kN


Anwendungsbeispiele

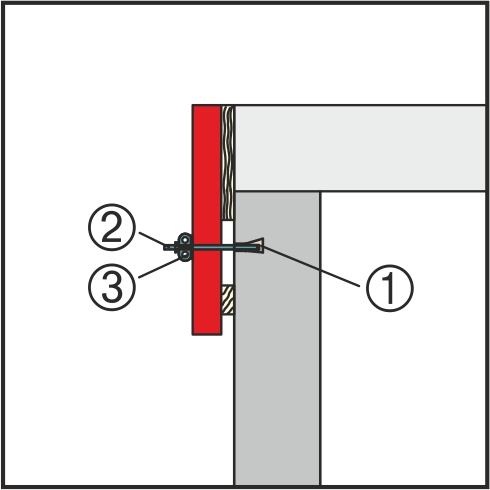

Einsatzbeispiel mit Schwupp-Spannstab und Schwupp-Sprint 1 = NOE Ankerhülse
2 = Schwupp-Spannstab
3 = Schwupp-Sprint

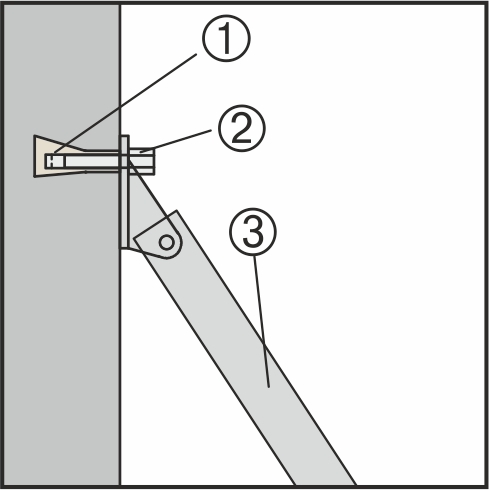

Einsatzbeispiel mit Richtstütze 1 = NOE Ankerhülse
2 = NOE Verbindungsschraube
3 = Richtstütze

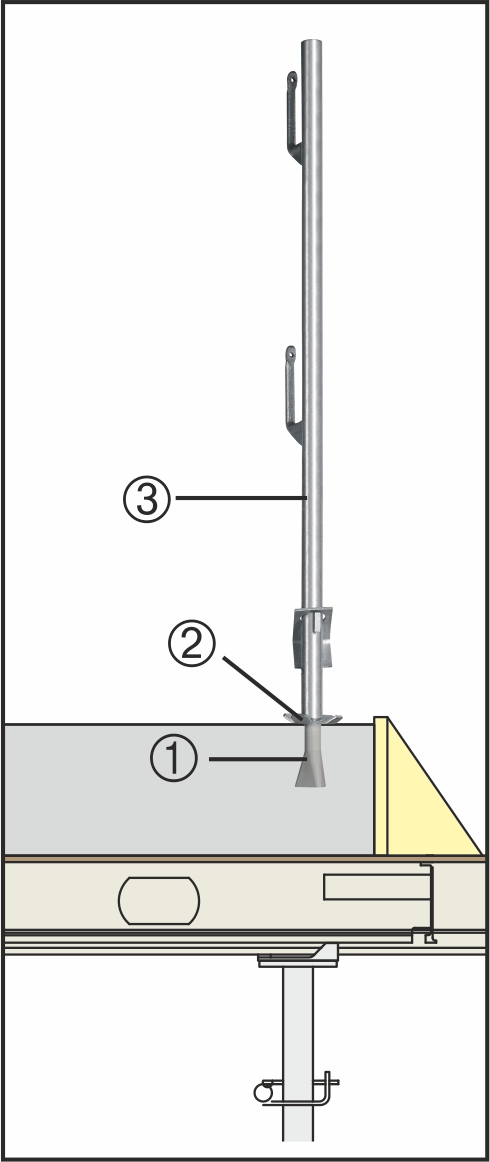

Einsatzbeispiel mit Schraubdorn und Geländerrohr 1 = NOE Ankerhülse einbetoniert
2 = NOE Schraubdorn,
Teil-Nr. 111402 in NOE Ankerhülse eingeschraubt 3 = Geländerrohr,
Teil-Nr. 111400 auf NOE Schraub­dorn aufgesteckt
