Le système de coffrage NOE aluL faible poids et forte capacité portante

L’Université d’Amsterdam concentre désormais ses activités de recherche et d’enseignement sur quatre campus urbains au lieu d’être disséminée sur les 85 bâtiments qui l’hébergeaient jusqu’à présent. C’est dans l’un de ces campus, le Universiteitskwartier, c’est-à-dire le quartier universitaire, que sera également installée la bibliothèque universitaire. L’ancien hôpital, le Binnengasthuisziekenhuis, sera à cet effet rénové et comportera une nouvelle extension. Afin de motiver le plus de monde possible à faire usage du vélo, un grand parking à vélos souterrain abritant 950 vélos y sera construit. Pour les parois intérieures et extérieures de cette cave, NOE-Bekistingtechniek – la filiale néerlandaise de NOE-Schaltechnik, Süssen (RFA) – a mis au point une solution de coffrage spéciale.

Au fil de sa longue histoire, le complexe Binnengasthuis au cœur du quartier universitaire a rendu des offices très variés. L’historique remonte jusqu’au Moyen-Âge, époque où y étaient implantés l’ancien et le nouveau couvent. Le site englobait un cloître, un hôpital, un musée, une zone résidentielle et une université. C’est là que les débuts de l’Université d’Amsterdam, fondée en 1632 sous le nom d’Athenaeum Illustre sont attestés. Le bâtiment historique de la clinique chirurgicale Tweede Chirurgische Kliniek et le foyer des infirmières de l’ancien hôpital Binnengasthuis vont être rénovés et complétés par une nouvelle construction pour former une bâtisse qui hébergera la bibliothèque. Les éléments accrocheurs de l’ébauche sont un spectaculaire toit en verre et l’aile construite à neuf. La construction d’une cave avec un atrium en contrebas sous le bâtiment existant exige de la précision au regard de la technique de construction.

Une excavation remarquable

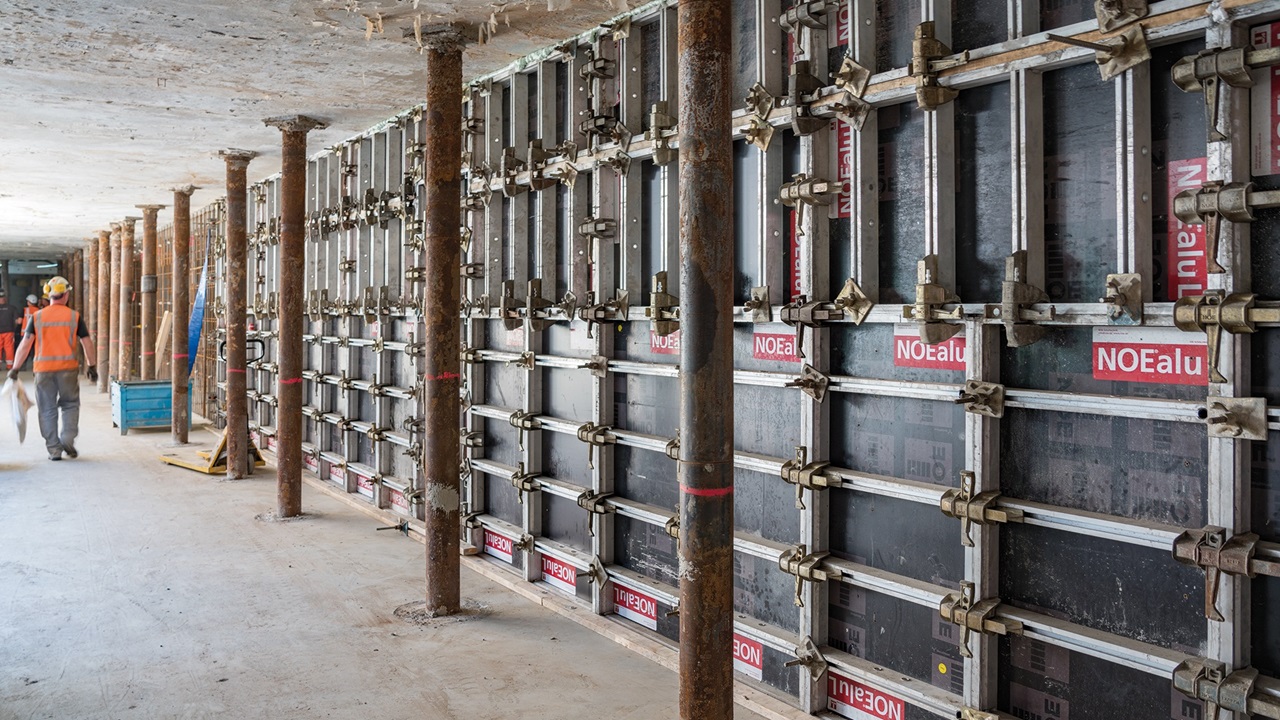

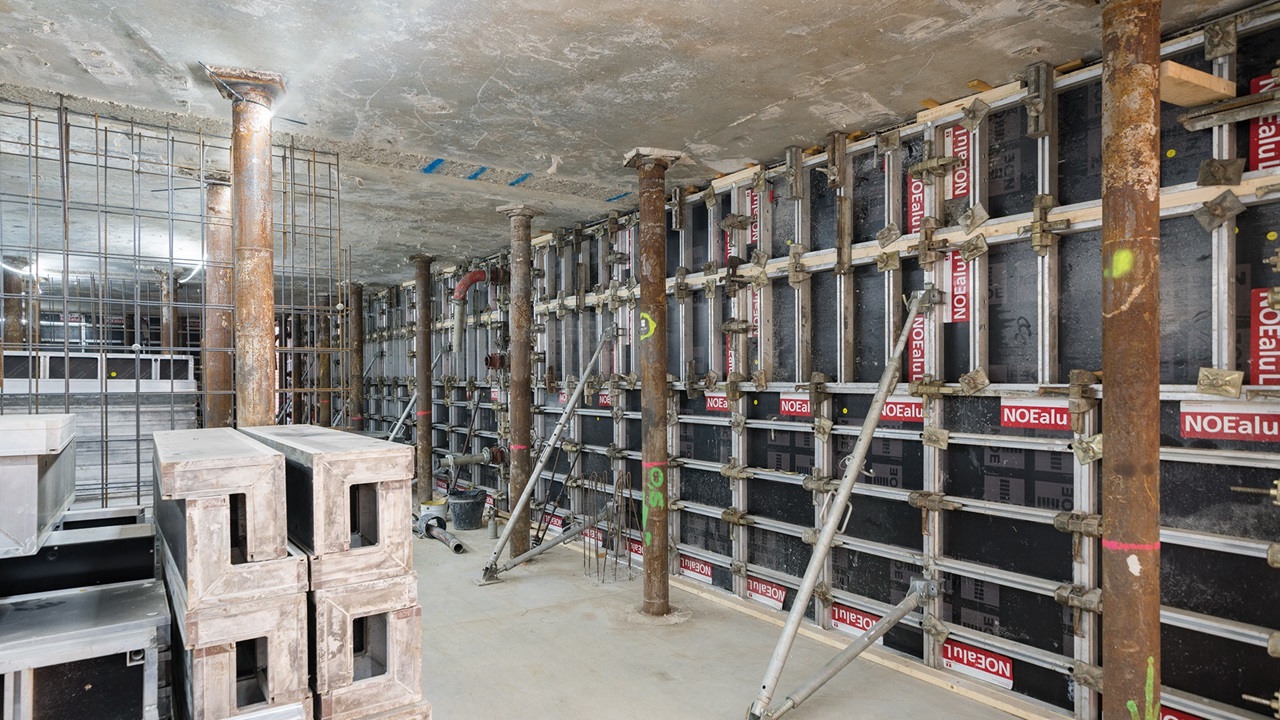

La réalisation de l’excavation dans la vieille ville d’Amsterdam est assurée par Van Hattum en Blankevoort & Volker Staal en Funderingen. En raison des nombreuses transformations et extensions qu’a connues le bâtiment au fil des années, la forme de la cave peut être désignée comme complexe. Pour permettre l’excavation du bâtiment, il a d’abord fallu enfoncer des piliers sous le bâtiment historique et mettre en place à titre provisoire des poutres en acier pour la répartition de la charge issue de l’ensemble du bâtiment. Les poutres de fondation ont ensuite été démolies et un nouveau plancher pour le rez-de-chaussée a été installé. Grâce à la construction portante sous la future bibliothèque, la cave a pu être creusée à une profondeur maximale de 5 mètres pour y bétonner la dalle de plancher. Il a ensuite fallu insérer toutes les parois intérieures et extérieures entre ces deux planchers, à savoir que les murs suivent la forme et la configuration du bâtiment actuel.

Un système de coffrage maniable et résistant

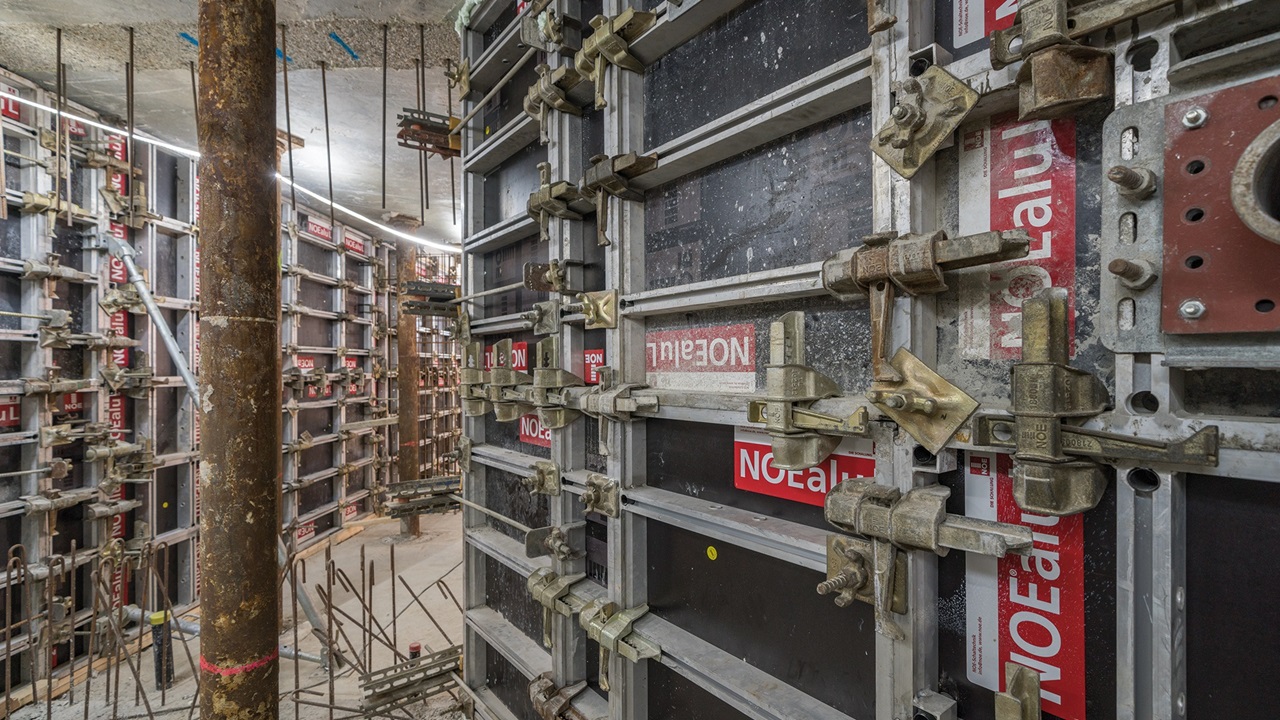

Pour le coffrage de ces murs, Van Hattum en Blankevoort a cherché une solution technique non seulement maniable et simple à mettre en œuvre, mais aussi conçue pour une pression du béton pouvant aller jusqu'à 65 kN/m². La solution proposée par NOE-Bekistingtechniek, le système de coffrage NOEAlu, répond à ces deux exigences. Du fait de son faible poids, ce coffrage de mur en aluminium est simple à mettre en œuvre et néanmoins apte à résister à de fortes pressions du béton. NOEAlu a été conçu comme système transportable à bout de bras, mais pouvant aussi résister à la poussée du béton frais pendant la construction.

Pompage du béton coulé sur place

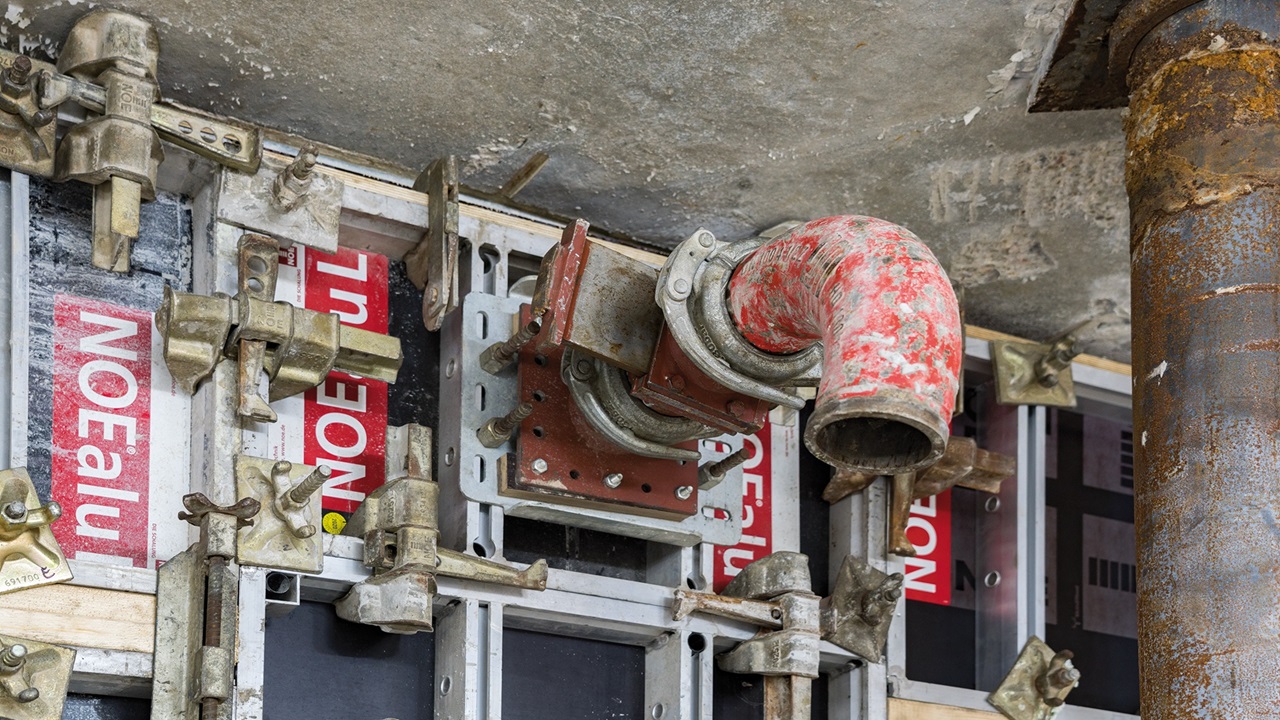

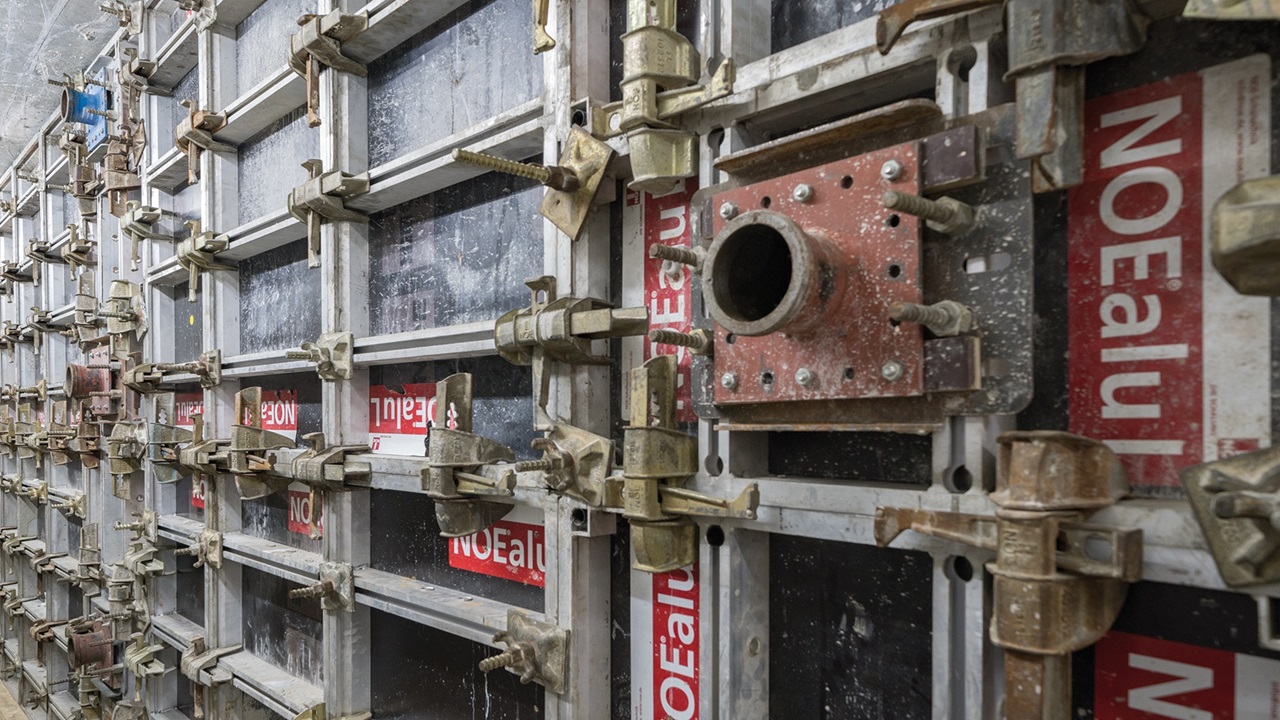

Les travaux de bétonnage ont été un véritable défi. Normalement, le béton est coulé sur place par en haut dans le coffrage ouvert. Mais ceci n’a pas été possible dans ce cas précis étant donné que le coffrage était fermé en bas et en haut. La décision a donc été prise de pomper du béton auto-compactant. NOE-Bekistingtechniek a trouvé une solution en dotant par endroits stratégiques le coffrage mural de points de remplissage, respectivement à 0,5 m, 1,5 m, 2,5 m et 3,5 m de hauteur. Ces points de remplissage, auxquels la pompe à béton a été mise en prise, sont dotés d’un robinet de fermeture, de sorte que le béton a pu être appliqué par couches respectives de 1 mètre. La composition du béton auto-compactant a été choisie de telle sorte que le béton pouvait s’écouler sur une distance de 10 mètres de chaque côté. Aux extrémités des panneaux de coffrage se trouvent des orifices de ventilation pour laisser l’air inclus dans le béton dressé s’échapper vers l’extérieur.

Une fois les nouvelles fondations et les parois de la cave quasi-terminées, les poutres en acier mises en place provisoirement ont pu être retirées les unes après les autres. La belle superficie ainsi créée sert de parking à vélos mais aussi de local technique, de zone d’emprunt et de retour des livres et compte également un atrium polyvalent en contrebas. La bibliothèque universitaire ouvrira probablement ses portes en 2023.
