Nouveau hall d’exposition « Edeka Arena » à Offenbourg

Le parc des expositions à Offenbourg compte un hall d’exposition supplémentaire. Celui-ci se caractérise par un agencement gracieux et des hauteurs de mur extrêmement grandes. Pour les opérations de bétonnage, l’entreprise chargée des travaux a fait confiance à NOE-Schaltechnik et à ses éléments.

Un nouvel édifice d’environ 7000 m², directement limitrophe de l’ancienne Baden Arena vieille d’une quinzaine d’années, est actuellement en cours de construction à l’extrémité sud du parc des expositions d’Offenbourg dont il constituera l’accès sud. L’objet se compose de trois volumes de différentes hauteurs et se caractérise par la finesse de son design. Les espaces n’ayant pas seule vocation à être utilisés pour des salons, mais aussi pour d’autres événements, les concepteurs ont particulièrement veillé à conférer au lieu une flexibilité maximale. Ils ont par conséquence agrémenté le foyer d’une grande façade vitrée. Le hall en lui-même d’une surface au sol de presque 5000 m² se distingue par des parois et des dalles entièrement opaques.

Construction du hall

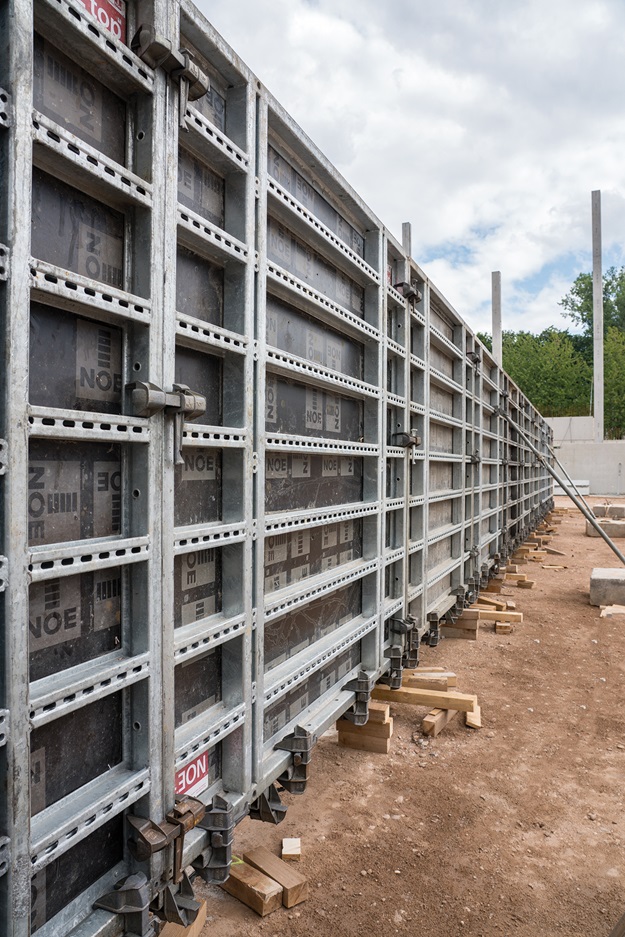

Les immenses hauteurs sous plafond du bâtiment sont impressionnantes. Ce sont elles précisément qui ont à plusieurs reprises posé de gros problèmes à Rendler, entreprise d’Offenbourg chargée des travaux. Le hall d’exposition en lui-même présente une hauteur de passage d’environ 19 m. Pour sa construction, les responsables ont opté pour deux procédés distincts : trois murs ont été dressés à l’aide d’étais préfabriqués en béton armé et avec des éléments creux en béton armé dans lesquels du béton à été coulé. Le quatrième mur – qui est le mur du foyer avec niche à tribune et fait partie du noyau rigidifiant – a été dressé de façon conventionnelle en béton coulé sur place. Pour ce chantier, l’entreprise de construction de renom Rendler Bau a fait confiance aux systèmes de NOE-Schaltechnik, comme elle le fait depuis plus de 25 ans déjà. Rendler possède en stock quelque 2500 m² de coffrage de mur classique NOEtop avec revêtement de coffrage en plastique. C’est la longévité de ce matériel qui explique ce choix : tous les cadres et les profilés sont galvanisés à chaud à l'intérieur comme à l'extérieur. De plus, ce système est d’une extrême polyvalence et peut s’utiliser aussi bien en tant que coffrage cadre que coffrage de poutre, les points d’entretoisement étant librement définissables. L’épaisseur des profilés est la même pour tous les panneaux qui sont par ailleurs dotés de coins en fonte. Les éléments sont disponibles selon un grand choix de différents dimensionnements – il en existe par exemple une version XXL de 5,30 m de haut sur 2,65 m de large, ce qui en fait un des panneaux de coffrage les plus grands du marché. Permettant de coffrer une superficie de plus de 14 m² en une seule opération, ce panneau a toutes les qualités requises pour réaliser un chantier efficace et économique, un avantage que la société Rendler a su mettre à profit également pour l’ensemble de la partie basse du hall d’exposition.

Mur attenant au foyer

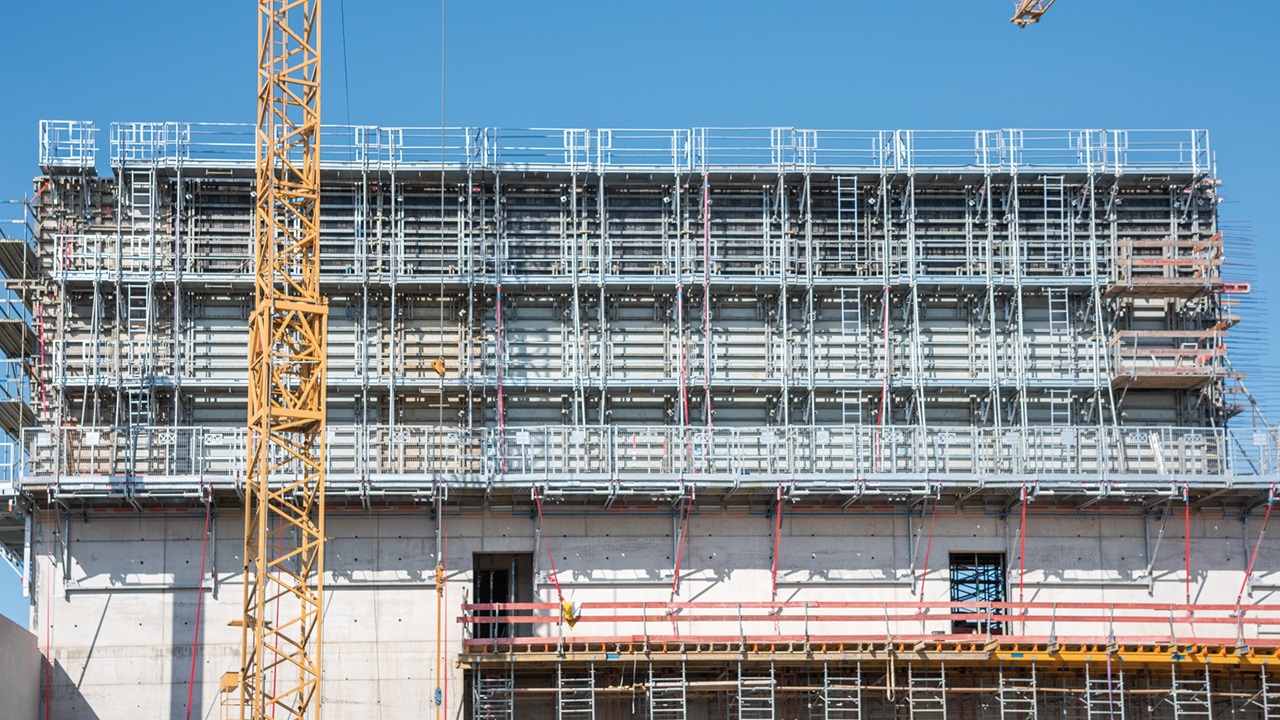

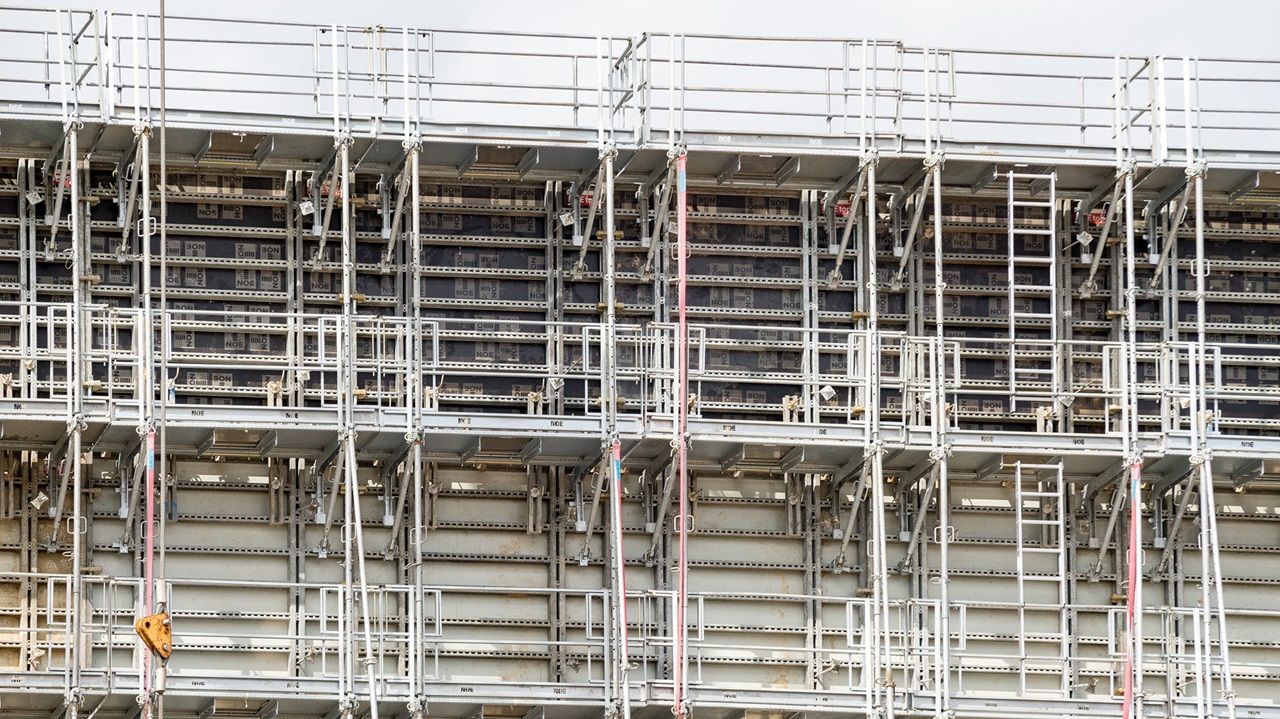

Du point de vue de la technique de construction, le mur du hall directement attenant au foyer a pour sa part nettement donné plus de fil à retordre à l’entreprise en charge des travaux : étant donné que la dérivation des charges de l’escalier du foyer est complexe à réaliser au regard de la statique, ce mur n’a pas pu être construit selon le même procédé que les trois autres. À la place, il a fallu dresser dans un premier temps une paroi de refend de 10,33 m de haut, puis créer le désalignement de plafond au-dessus de l’appui de la tribune et enfin construire le restant du mur d’environ 9 m de haut, avec bordure de solive. Il n’est cependant pas aussi simple de coffrer sans risque des surfaces murales d’une telle dimension sur une hauteur pouvant aller jusqu’à 10,33 m. Afin de trouver une solution praticable ne présentant pas de risque, les stabilisateurs de la section inférieure du mur de 10,33 m de haut ont été placés à l’intérieur du hall – ce qui a permis de les fixer par le pied au plafond. Ils ont par ailleurs été calés avec des blocs de béton. Pour les travaux de coffrage de la partie supérieure de 9 m de haut, l’équipe de chantier de Rendler s’est servi de la plateforme NOEtop S en la plaçant sur la console d'échafaudage de travail pour charges lourdes dressée à l’extérieur. La plateforme NOEtop S est un complément intéressant du système NOEtop parce que toutes les plateformes, tous les accès et stabilisateurs sont directement montés sur les panneaux de coffrage. Grâce à ces éléments, le coffrage tient quasiment tout seul. La plateforme NOEtop S est livrée prête à l’emploi sur le chantier et n’a plus qu’à être déployée. Elle est disponible en largeurs de 1,325 m et 2,65 m et se combine sans problème avec le coffrage NOEtop normal, à savoir qu’elle présente l’énorme avantage de très bien sécuriser les travaux.

Renfort

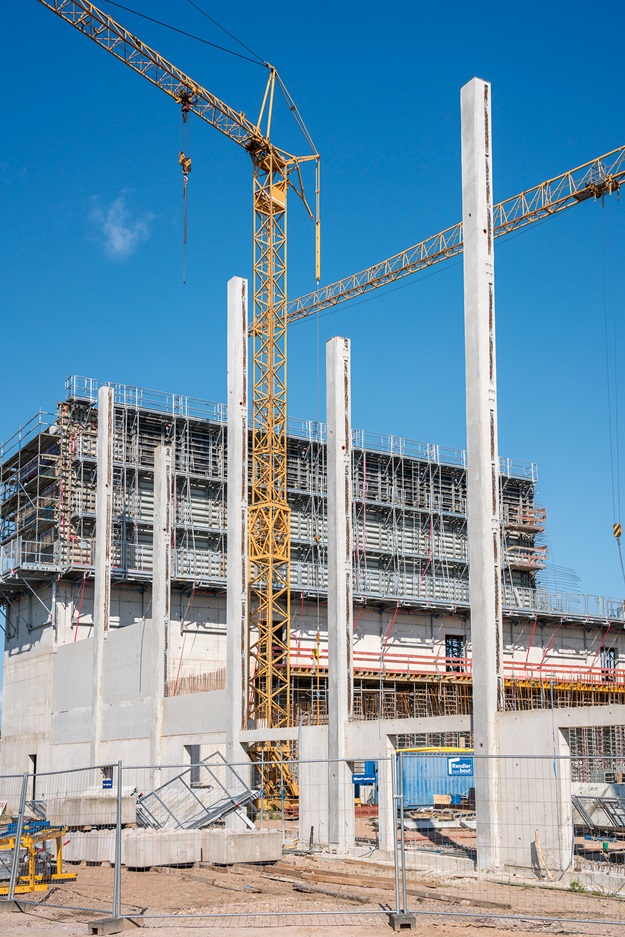

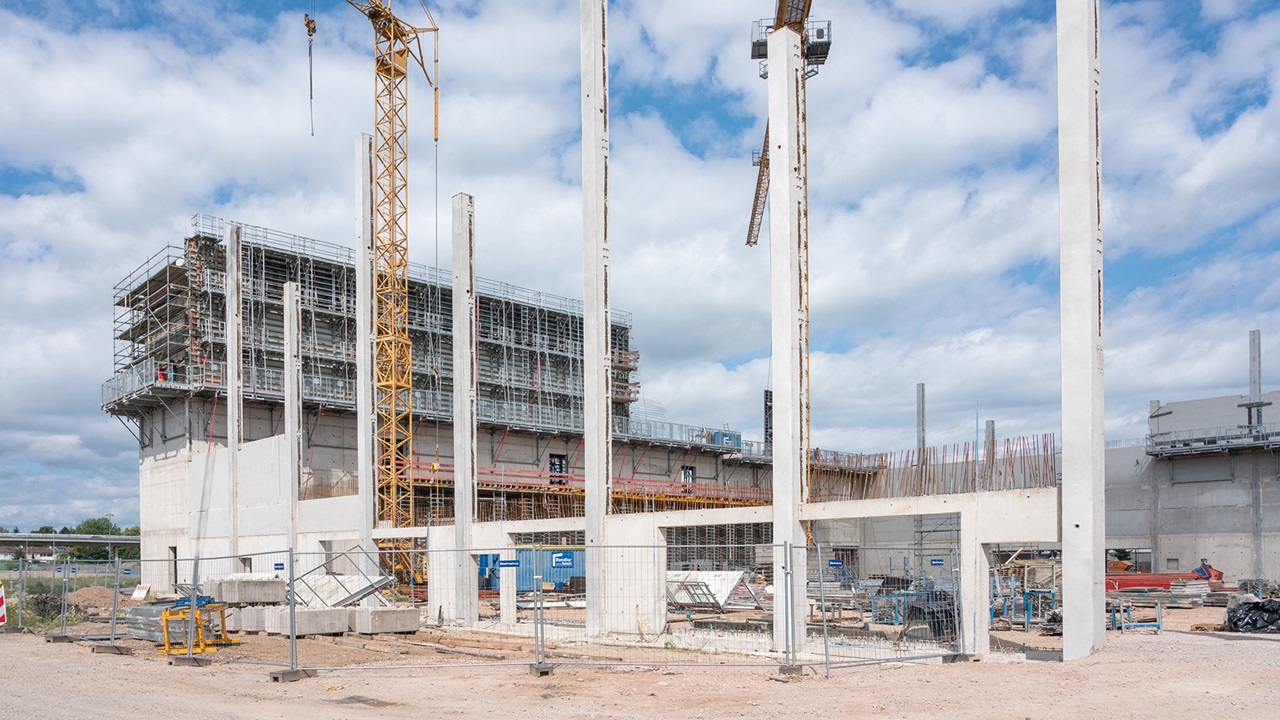

Le hall d’exposition est très haut et ne possède quasiment pas de murs rigidifiants,  c’est ce qui a obligé l’entreprise Rendler à réaliser des tâches peu courantes dans le secteur de la construction. Ainsi, des éléments à structure en acier de 4,5 m de haut ont par exemple été appliqués sur les stabilisateurs de 19 m de haut pour rigidifier l’objet à l’horizontale. Cela a eu pour conséquence que les murs n’ont pu être suffisamment rigidifiés entre les stabilisateurs qu’une fois le toit entièrement construit.

Sécurité parasismique

Offenbourg se situe en zone sismique 2, donc où des séismes peuvent tout-à-fait se produire. Cet imprévu ayant dû être pris en compte dans la statique, le début des travaux a été repoussé d’environ un semestre. Malgré cela, l’entreprise Rendler Bau a fait preuve d’un fort engagement et, avec le soutien actif de NOE-Schaltechnik, a réussi à respecter le délai de remise. C’est une performance dont elle peut être fière compte tenu des diverses tâches de construction qui se sont avérées épineuses.
